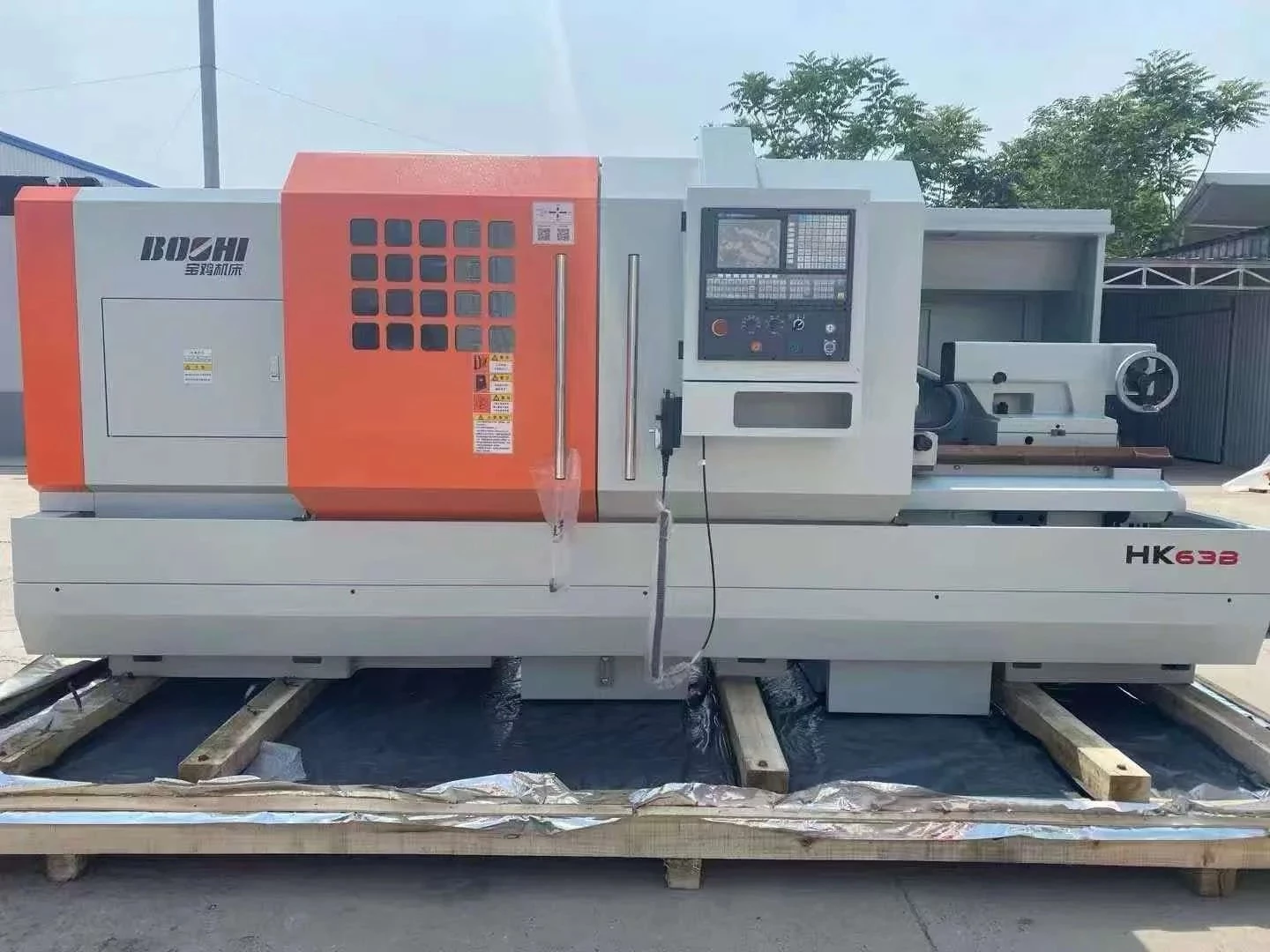

Токарный станок с ЧПУ HK63B эконом-серии предназначен для многономенклатурной и крупносерийной обработки деталей. Может применяться в машиностроении, судостроении, автомобильной и мотопромышленности, а также в лёгкой промышленности.
Станок оснащён трёхступенчатой коробкой скоростей с бесступенчатым регулированием внутри каждой ступени. Конструкция рассчитана с применением метода конечных элементов, а чугунные элементы проходят полный отжиг для снятия внутренних напряжений. Это обеспечивает необходимую жёсткость и стабильность оборудования при обработке.
Направляющие станины имеют ширину 560 мм, подвергнуты закалке ТВЧ и прецизионному шлифованию. Станок оснащён сервоприводами по осям X и Z, ШВП, централизованной автоматической системой смазки, системой охлаждения СОЖ и защитным ограждением.
В базовой комплектации используется система ЧПУ GSK980TD, при заказе возможно исполнение с системой GSK или Siemens.
| Параметр | Значение |
|---|---|
| Наибольший диаметр обработки над станиной | Ø630 мм |
| Наибольший диаметр обработки над суппортом | Ø360 мм |
| Наибольший диаметр точения | Ø630 / Ø500 мм |
| Расстояние между центрами (РМЦ) | 1000 / 1500 / 2000 / 3000 мм |
| Диаметр сквозного отверстия шпинделя | Ø105 мм |
| Конец шпинделя | A2-11 |
| Диаметр патрона | Ø315 мм |
| Частота вращения шпинделя | 20–210 / 37–373 / 112–1120 об/мин |
| Максимальный крутящий момент | 1265 Н·м |
| Ширина направляющих станины | 560 мм |
| Ускоренное перемещение X / Z | 6 / 7 м/мин |
| Ход X при РМЦ 1000 мм | 370 мм |
| Ход Z при РМЦ 1000 мм | 760 мм |
| Ход X при РМЦ 1500 мм | 370 мм |
| Ход Z при РМЦ 1500 мм | 1310 мм |
| Ход X при РМЦ 2000 мм | 370 мм |
| Ход Z при РМЦ 2000 мм | 1810 мм |
| Ход X при РМЦ 3000 мм | 370 мм |
| Ход Z при РМЦ 3000 мм | 2810 мм |
| Сечение инструмента | 32×32 мм |
| Резцедержка | 4 / 6 позиций |
| Диаметр пиноли задней бабки | Ø120 мм |
| Конус пиноли | КМ5 (MT5) |
| Ход пиноли задней бабки | 250 мм |
| Потребляемая мощность | 25 кВА |
| Габариты | 4150×2000×1850 мм |
| Масса | 5600 кг |
| Система ЧПУ | GSK980TD |
| Страна изготовления | КНР |
