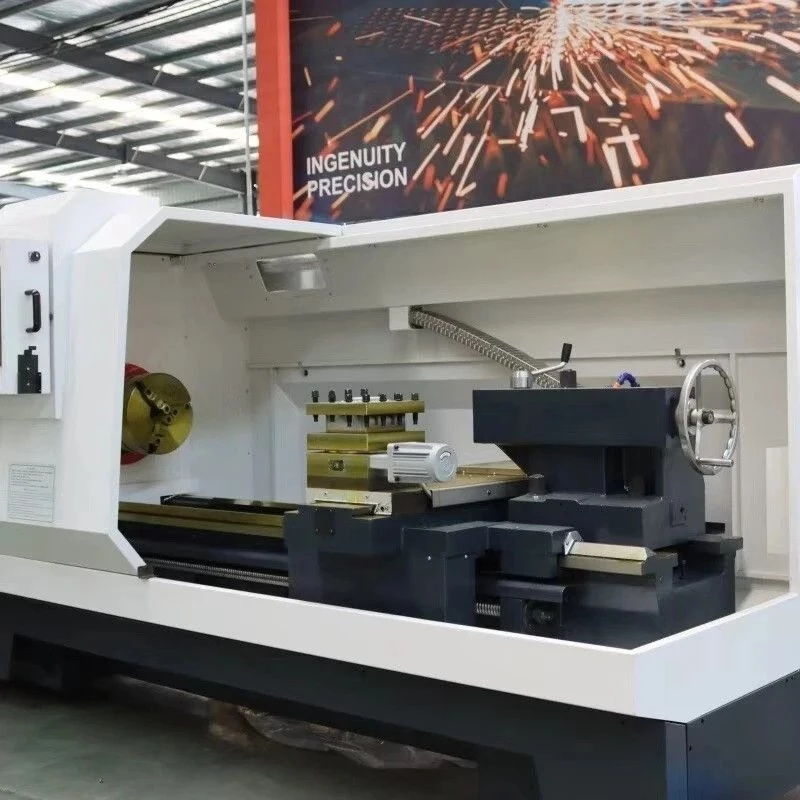

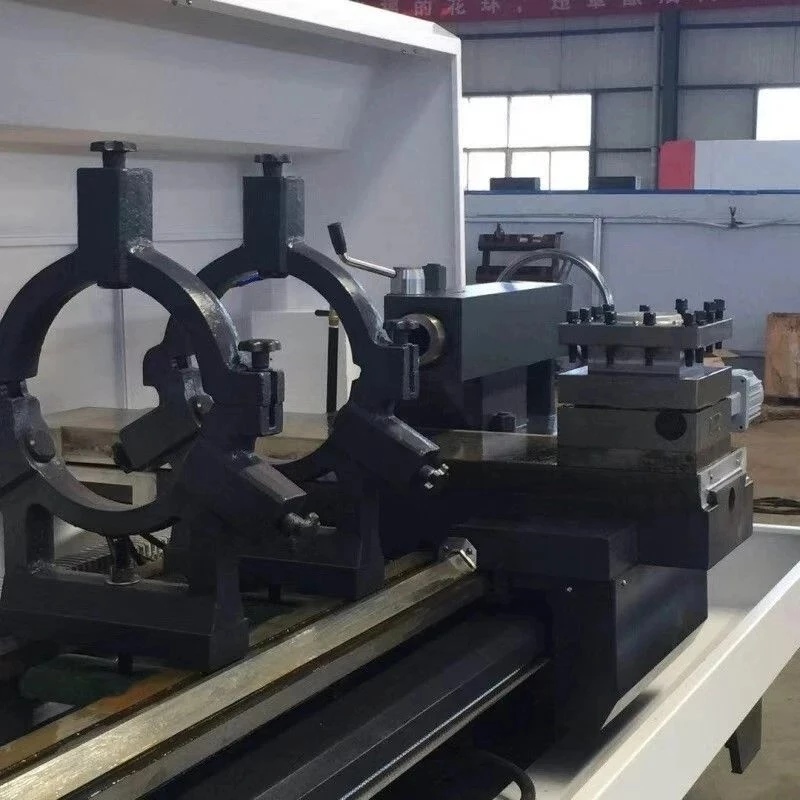

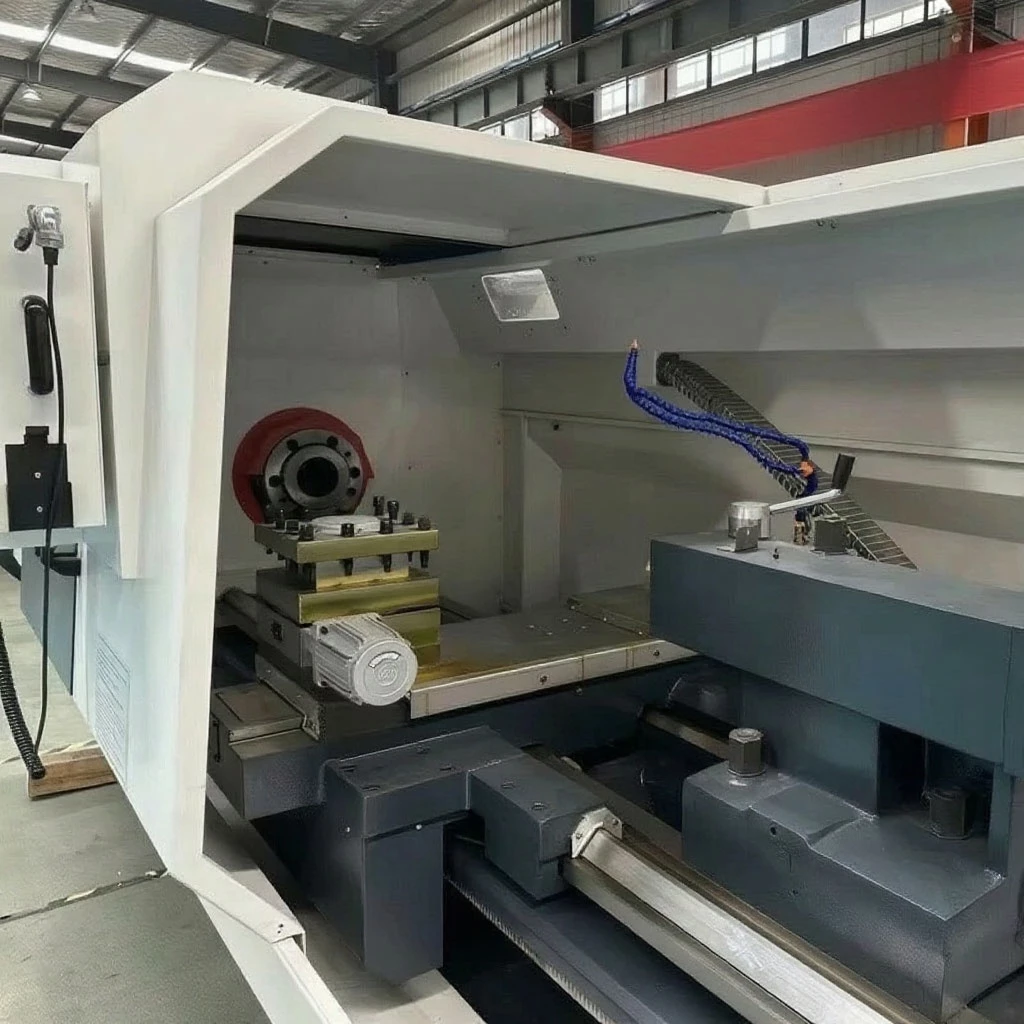

Токарный станок с ЧПУ ТСК56А (TCK56A) — высокоточная обработка тел вращения
Станок ТСК56А представляет собой современный токарный станок с ЧПУ наклонной компоновки, предназначенный для эффективной крупносерийной и высокоточной обработки деталей типа тел вращения (валов и дисков). Отлично справляется с точением резьб, дуг, конусов, а также наружных и внутренних криволинейных поверхностей.
Оптимальное согласование жёсткости шпинделя, станины и задней бабки обеспечивает стабильность при тяжёлом резании. Достигаемая точность наружного диаметра — IT6…IT7.
Базовая комплектация:
-
Система ЧПУ GSK988T
-
Главный двигатель 11/15 кВт, шпиндель 4000 об/мин
-
Гидравлический патрон 10″
-
Гидравлическая задняя бабка
-
8-позиционная сервоголовка
-
Направляющие и ШВП Hiwin (Тайвань)
-
Полное защитное ограждение, блокировка двери
-
Электрокомпоненты Schneider
-
2 расточных + 2 призматических блока под инструмент
-
Руководство по эксплуатации, паспорт станка
Опции (доплата к базовой цене):
-
Система ЧПУ Siemens 828D (вместо GSK): + 550 000 ₽
-
Система ЧПУ Fanuc 0i-TF (вместо GSK): + 650 000 ₽
-
Цепной транспортёр стружки: +100 000 ₽
-
12-позиционная сервоголовка (вместо 8): + 25 000 ₽
Производитель: Shandong Zhongxin Heavy Industries Co., Ltd. (КНР)
| Параметр | Значение |
|---|---|
| Наибольший диаметр обработки над станиной | ø560 мм |
| Наибольший диаметр обработки над суппортом | ø340 мм |
| Наибольшая длина обработки | 500 мм |
| Крутящий момент шпинделя | 150 Н·м |
| Тип конца шпинделя | A2-6 |
| Мощность главного двигателя | 11 (11/15) кВт |
| Наибольшая частота вращения шпинделя | 50 – 4000 об/мин |
| Диаметр сквозного отверстия шпинделя | ø65 мм |
| Наибольший диаметр прутка | ø50 мм |
| Патрон | Гидравлический, 10 дюймов |
| Ход по оси X | 210 мм |
| Ход по оси Z | 1050 мм |
| Ускоренное перемещение X / Z | 30 / 30 м/мин |
| Повторяемость X / Z | ± 0,005 мм |
| Точность позиционирования X / Z | ± 0,01 мм |
| Резцедержка | Горизонтальная сервоголовка, 8 позиций |
| Сечение резца | 25×25 мм |
| Наибольшая масса заготовки (вал / диск) | 500 / 200 кг |
| Высота центров от пола | 1050 мм |
| Конус пиноли задней бабки (гидравл.) | КМ5 (МТ5) |
| Ход гидравлической задней бабки | 900 мм |
| Габариты (Д × Ш × В) | 2850 × 2068 × 2200 мм |
| Масса станка | 4000 кг |
| Направляющие | Hiwin (Тайвань), рельсовые |
| ШВП | Hiwin (Тайвань) |
| Станина | Цельнолитая, наклонная компоновка |
