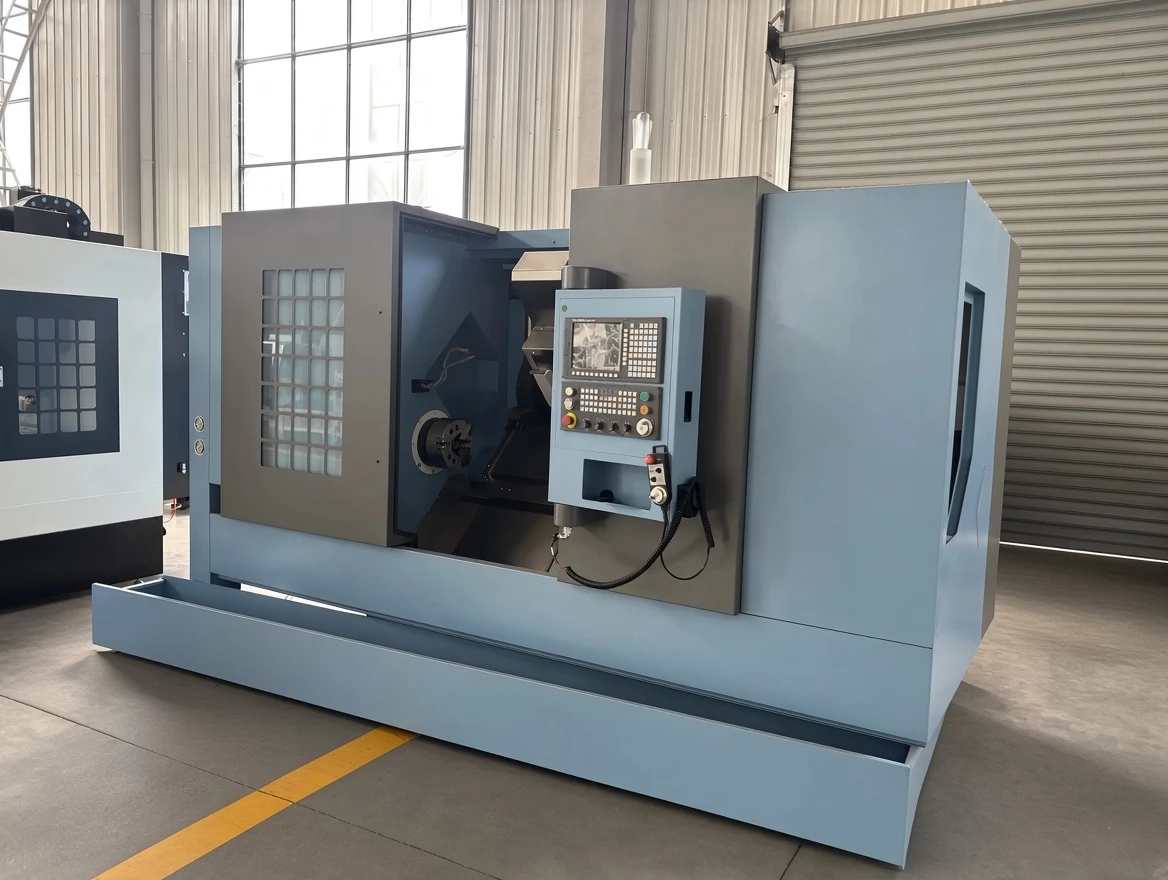

TCK50A — токарный станок с ЧПУ наклонной компоновки для эффективной, крупносерийной и высокоточной обработки деталей типа тел вращения: валов и дисков. Выполняет точение резьб, дуг, конусов, наружных и внутренних криволинейных поверхностей.
Оптимальное согласование жёсткости шпинделя, станины и задней бабки обеспечивает стабильность при тяжёлом резании; достигаемая точность наружного диаметра — IT6…IT7. Станок применяется в локомотивостроении, авиакосмической и оборонной отраслях. Интегрированная механо-электро-гидравлическая компоновка компактна и удобна в обслуживании. Полностью закрытое защитное ограждение с эргономичным дизайном.
Базовая система ЧПУ — GSK988T. По заказу возможно исполнение с системой Siemens 828D или Fanuc 0i-TF.
| Параметр | Значение |
|---|---|
| Наибольший диаметр обработки над станиной | ø500 мм |
| Наибольшая длина точения | 500 мм |
| Наибольший диаметр точения | ø430 мм |
| Наибольший диаметр обработки над суппортом | ø310 мм |
| Тип конца шпинделя | A2-6 |
| Диаметр сквозного отверстия шпинделя | ø65 мм |
| Наибольший диаметр прутка | ø50 мм |
| Частота вращения шпинделя / макс. момент | 50 – 3000 об/мин / 177 Н·м |
| Мощность главного двигателя (30 мин / пост.) | 15 / 11 кВт |
| Патрон гидравлический | 10 дюймов (ø250 мм) |

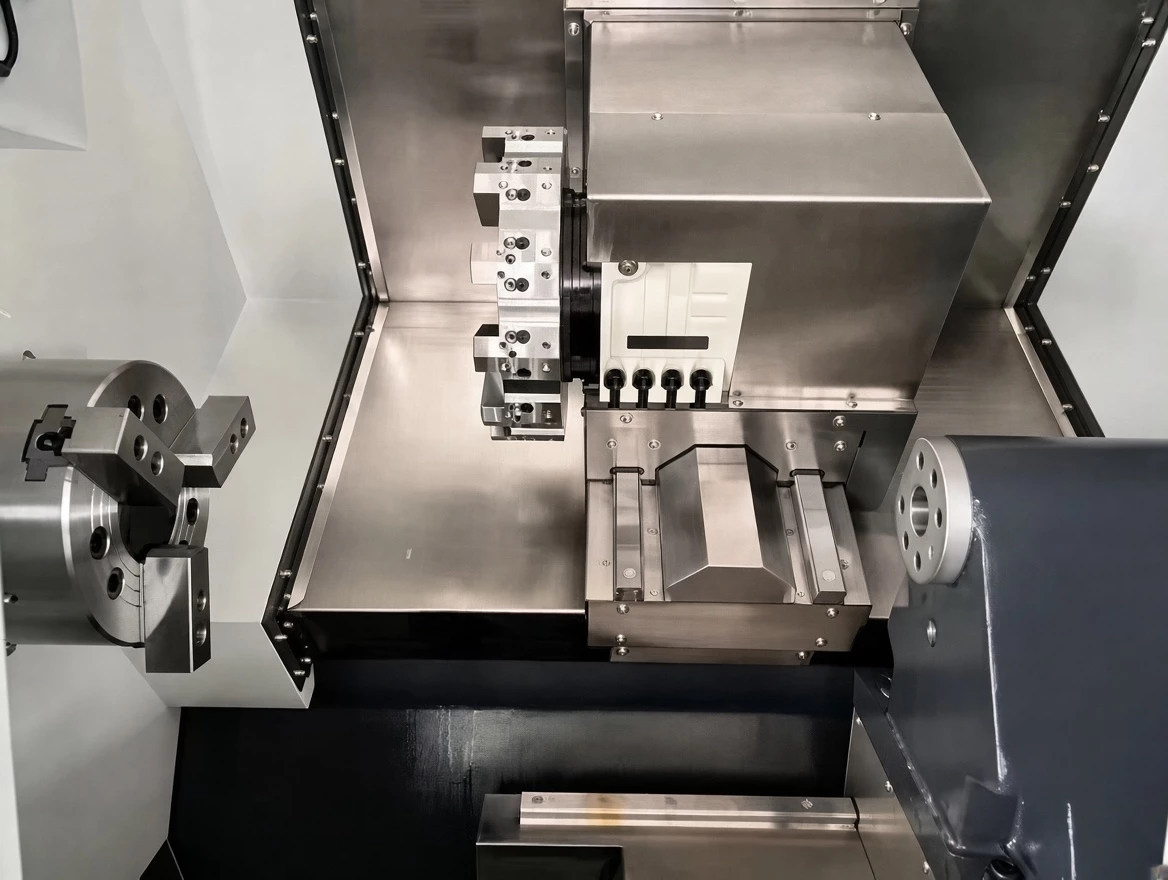

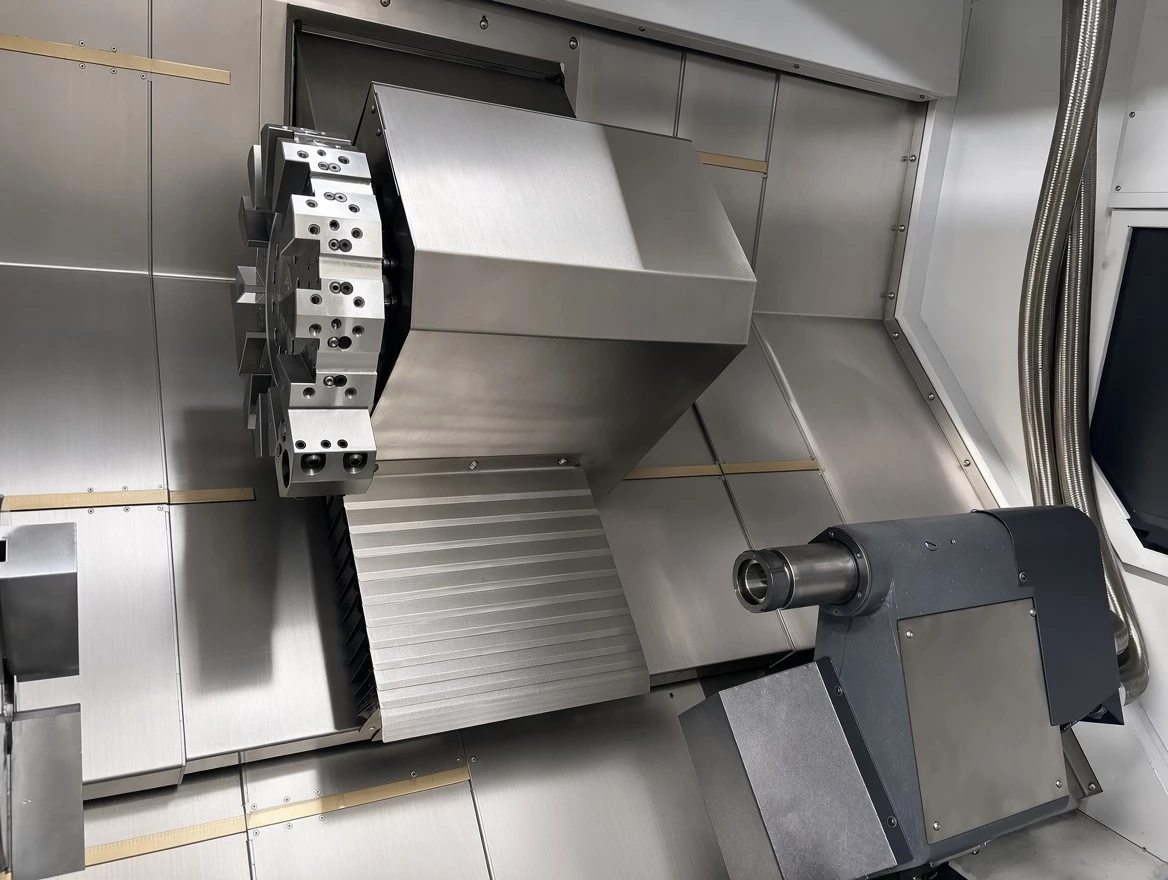

| Резцедержка | горизонтальная сервоголовка, 8 позиций |
| Ход по оси X | 220 мм |
| Ход по оси Z | 550 мм |
| Ускоренное перемещение X / Z | 30 / 30 м/мин |
| Сечение резца (наружный) | 25×25 мм |
| Диаметр расточного инструмента | ø40 / ø32 мм |
| Конус пиноли задней бабки | КМ5 (Mohs 5) |
| Ход задней бабки | 350 мм |
| Двигатели подач X / Z | 2,5 / 2,5 кВт, 3000 об/мин, 10 Н·м |
| Масса станка | 4000 кг |
| Габариты (Д × Ш × В) | 2800 × 1850 × 1945 мм |
| Питание | 380 В, 50 Гц, 3 фазы |
| Направляющие | Hiwin (Тайвань), рельсовые качения |
| ШВП | Hiwin (Тайвань), ø32×12 |

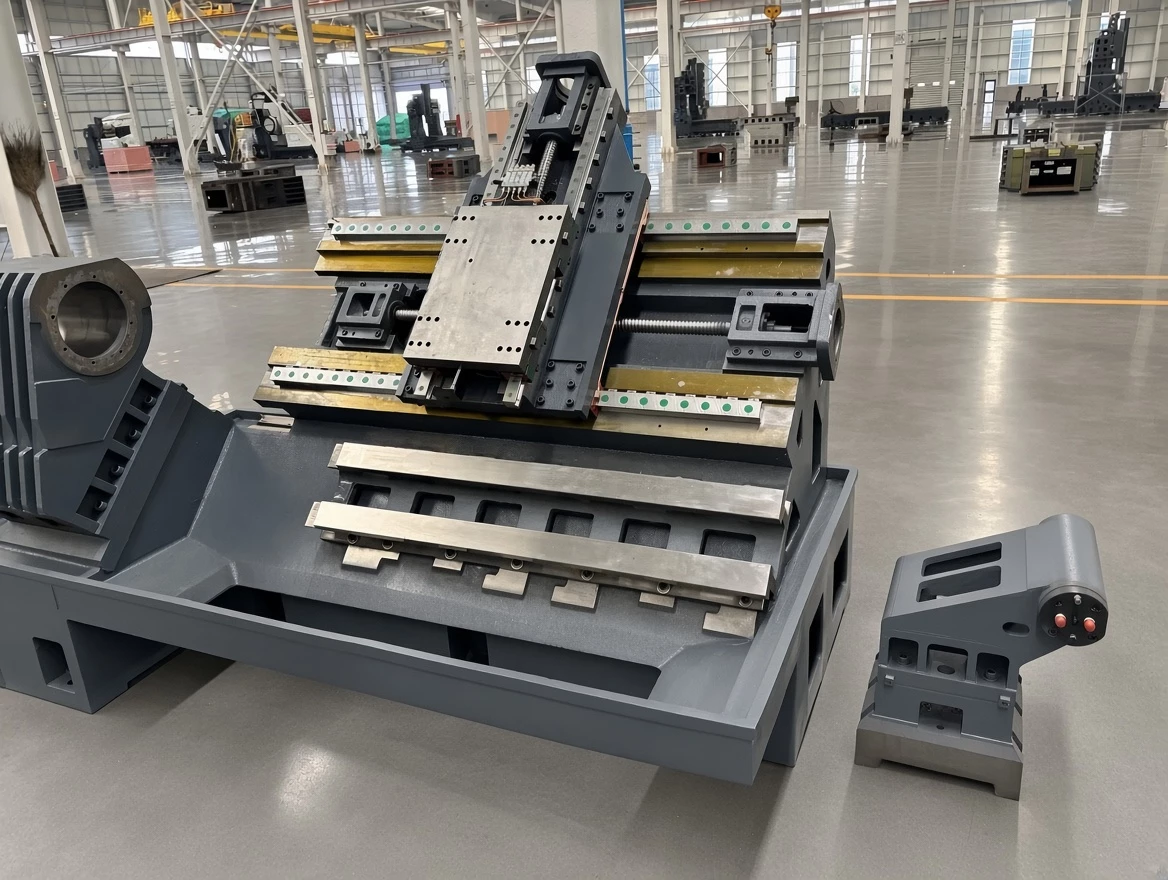

| Станина | цельнолитая, наклонная компоновка |
| Система ЧПУ | GSK988T |
| Изготовитель | Shandong Zhongxin Heavy Industries Co., Ltd. (КНР) |
-
Станок
-
2 расточных + 2 призматических блока под инструмент
-
Руководство по эксплуатации, паспорт станка
